칼만 와류식 유량계 KSL-5L/10L/30L/50L

#칼만와류식 #볼텍스 #유량계 #냉각수용

유량뿐만 아니라 온도까지 측정

칼만 와류식 유량계 KSL-5L/10L/30L/50L

유량뿐만 아니라 온도까지 측정

칼만 와류식 유량계 KSL-5L/10L/30L/50L

유량뿐만 아니라 온도까지 측정 – 디스플레이형 표준타입

특징

● 액체용 와류 유량계
● 유량 측정 원리: 폴(pole)에서 발생한 칼만 와류(Kármán vortex)를 압전 소자로 검출하고, 마이컴으로 연산하여 유량과 온도를 표시합니다.
● 알람 출력: 유량 / 온도
● 아날로그 출력: 전압 출력: DC 0～10V / 전류 출력: 4～20mA
● 펄스 출력: 유량 (KSL-5L / 30L 타입만 지원)
● 표시 일체형: 실제 유량과 유체 온도를 디지털로 표시
● 유량·온도 알람 상태를 LED로 표시

고객 사용 리뷰

금형 냉각수의 온도 관리가 편해졌다.

고객사	모 칠러 제조업체
사업 내용	환경 대응 자동 냉각수·냉온수 순환 장치의 제조∙판매, 기타 특수 냉각 장치∙온도 조절 장치의 설계 및 제조, 환경 대응 폐수 처리 장치의 제조∙판매, 배관 공사의 설계 및 시공, 기타 플라스틱 성형 주변 장비의 판매.
도입 전 과제	당사 칠러를 도입해 주신 고객사에서 “금형 냉각수가 여러 계통으로 분기되어 있어 각 계통의 온도를 파악하고 싶다”는 요청이 있었으며, 온도 모니터링이 가능한 유량계를 찾고 계셨습니다.
해결책	고객사에 KSL을 소개하여 도입. “이전과 비교해 금형 온도 관리가 상당히 수월해졌다”는 평가를 받고 있습니다.

유량 표시기 DAM 혹은 DPM과 함께 사용 가능 (옵션 – 원격감시)

아날로그 출력시 사용
서로 떨어진 장소에서도 유량 확인이 가능2대의 유량센서를 하나의 디스플레이로 확인 가능 or 유량과 온도를 동시에 확인 가능
아날로그 입력으로 입력신호의 취급이 용이하고 범용성이 높음

펄스 출력시 사용
서로 떨어진 장소에서도 유량 확인이 가능
2대의 유량센서를 하나의 디스플레이로 확인 가능
아날로그 신호로 변환할 필요가 없어 불필요한 설계생략 → 코스트다운

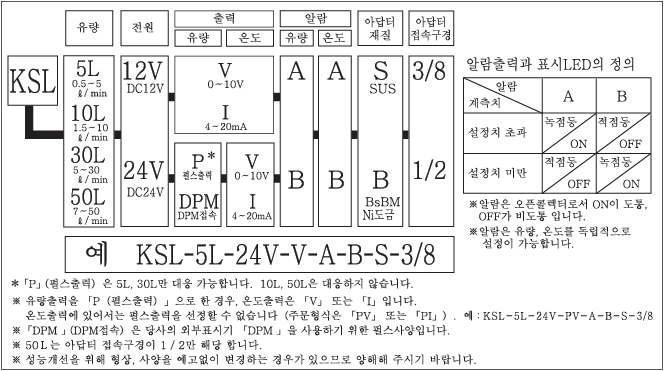

KSL-5/10/30/50L 사양

사양표

	KSL-5L	KSL-10L	KSL-30L	KSL-50L
유량 범위	0.5~5L/min	1.5~10L/min	5~30L/min	7~50L/min
측온 범위	0~99℃ (±1℃)
출력	0~10V or 4~20mA(유량, 온도) / 펄스 (유량만 가능)
알람	오픈컬렉터 A or B (유량, 온도)
최고 사용압력	1.0MPa (10kgf/㎟ 미만)
유체 온도	0~90℃
주위 온도	0~40℃ (무동결시)
흐름 방향	지정 방향
전원 전압	DC12V±5% or DC24V±10%
소비 전류	Max 30mA (단, 4~20mA 전류 출력시 Max 70mA)
정밀도	F.S. ±2.0%
바디 재질	PPS
검출체 재질	유량부 : PPS, 온도부 : SUS304
사용 유체	공업용수, 물 등
씰용 O링	불소 고무
아답터 재질	SUS or BsBM(Ni도금)
아답터 사이즈	Rc 3/8 (표준) or 1/2 (옵션)			Rc 1/2 only
케이블	AWM20276 9심 / 0.2㎟ / 500mm
중량	390g
