#대유량 #매니폴드 #집합배관
최대 800L/min 지원, 산업용 배관의 공간 절약 솔루션
최대 800L/min 대유량 매니폴드 | 울트라 매니폴드 (Ultra Manifold)| 리갈조인트

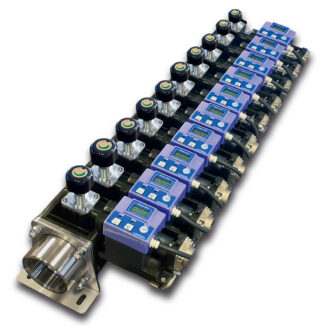

경량 · 공간 절약 · 고유량을 모두 실현한 산업용 매니폴드,
산업용 설비와 반도체 제조장비에서는 안정적인 유량 확보와 효율적인 배관 설계가 매우 중요합니다.
울트라 매니폴드(Ultra Manifold)는 최대 800L/min의 대유량을 지원하면서도 경량화와 공간 절약을 동시에 실현한 고성능 매니폴드입니다.
복잡한 배관을 간소화하고 설치 공간을 줄여 다양한 산업 설비의 생산성과 유지보수 효율을 향상시켜 줍니다.
이런 고민이 있으신가요?
- 필요한 유량이 확보되지 않아 장비 성능이 저하된다.
- 대유량 배관이 필요하지만 설치 공간이 부족하다.
- 향후 장비 증설을 고려하여 충분한 유량을 확보하고 싶다.
- 기존 매니폴드의 유량이 부족하여 별도의 맞춤 제작이 필요하다.
울트라 매니폴드가 이러한 문제를 해결해 드립니다.
▼
울트라 매니폴드의 주요 특징
✔ 최대 800L/min의 대유량 지원
- 업계 최고 수준의 2인치(Rc2) 메인 배관을 적용하여 최대 800L/min의 유량을 제공합니다. (* 최대 유량기준)
✔ 다양한 연결 구성
- 1~10연까지 자유로운 연결
- 시스템 규모에 맞는 유연한 배관 구성
- 분배 및 집합 배관 모두 적용 가능
✔ 경량화 및 공간 절약
기존 금속 헤더 배관 대비
- 경량 설계
- 설치 공간 절감
- 시공 편의성 향상
을 동시에 실현하였습니다.
✔ 다양한 배관 시스템 구현
메인 배관과 다양한 부품 조합을 통해
- 유체 분배
- 유체 집합
- 다계통 배관
등의 시스템을 콤팩트하게 구성할 수 있습니다.
✔ 적용 분야
울트라 매니폴드는 다양한 산업 분야에서 사용할 수 있습니다.
산업 설비
- 산업용 장비
- 산업용 배관 시스템
- 냉각 설비
- 수처리 설비
- 산업용 로(공업로)
반도체·디스플레이 장비
- 반도체 제조장비
- FPD(디스플레이) 제조장비
- 세정 장비
기타 설비
- 사출성형기
- 냉각 시스템
- 공정 설비
울트라 매니폴드 동영상으로 확인하기
울트라 매니폴드 사양표
사양표
| 유량 | 최대 80L/min (1계통) |
| 사용 유체 | 공업용수, 물 |
| 최고 사용압력 | 1.0 MPa |
| 유체 온도 | 0~60℃ (동결 및 결로 없을 것) |
| 주변 온도 | 0~40℃ (동결 및 결로 없을 것) |
| 접속 구경 (모관) | Rc2 |
| 접속 구경 (지관) | Rc3/8 or Rc1/2 of Rc 3/4 |
| 접액부 재질 (복수) | PA / SUS304 / SCS13 |
| P링 재질 | 불소고무 |
| 연수 | 1~10련 |
| 중량 | 12kg (10계통시) |

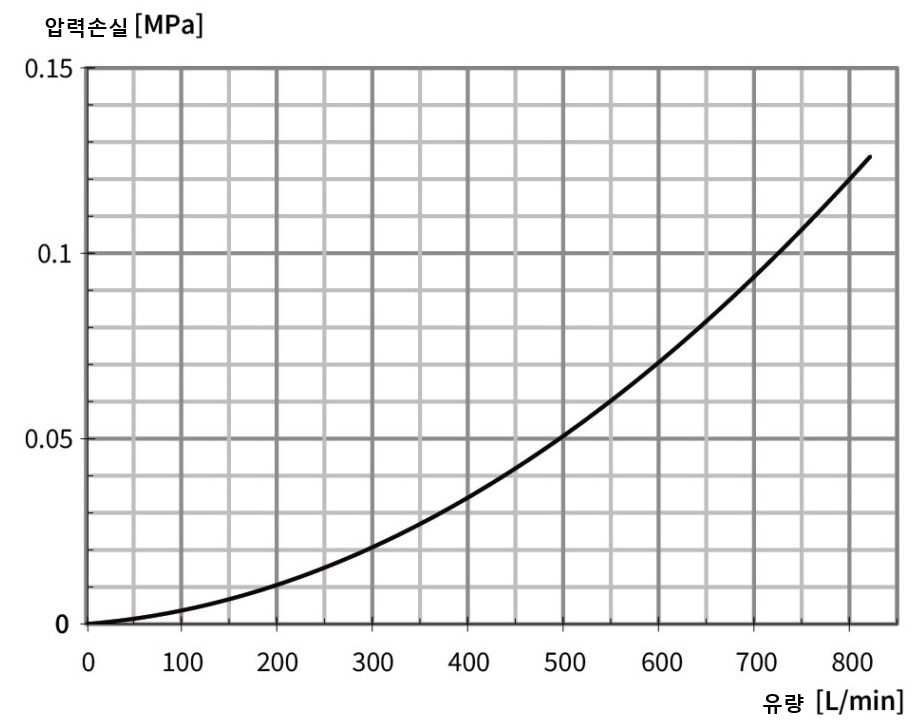

유량 특성
유량 특성 데이터 (10련 울트라 매니폴드)
KSL-80LS 탑재시
- 본 유량 특성 데이터는 하기 시험 조건시의 결과입니다. 실제 사용시의 배관 레이아웃, 유체물성, 사용환경 등에 의해 수치가 달라질 수 있습니다.
[시험조건]
- 유체 : 물
- 온도 : 24.5℃
- 공급압력 : 0.4 MPa
- 시험체 : KSL-80LS탑재, 밸브 없음

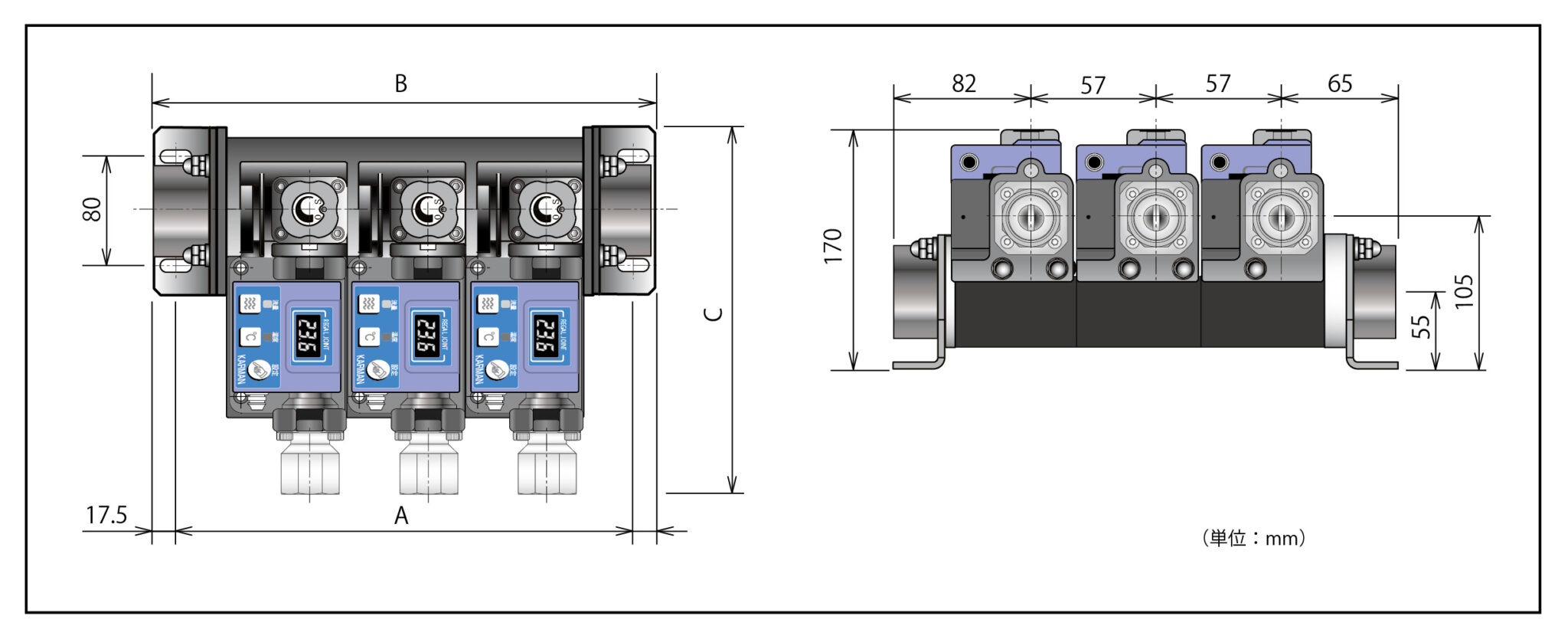

사이즈
| 사이즈 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 (련) |
| A | 117 | 174 | 231 | 288 | 345 | 402 | 459 | 516 | 573 | 630 |
| B | 152 | 209 | 266 | 323 | 380 | 437 | 494 | 551 | 608 | 665 |
| 사이즈 | RC 1/2 | Rc 3/4 |
| C | 218 | 235 |
주문형식
♣
매니폴드 선정·적용은 씨엔케이오토매이션에 문의해 주세요.
다양한 매니폴드 라인업을 확인!
▶ 사진을 클릭하면 해당 페이지로 링크됩니다
월드 매니폴드 키퍼 (WMK)
최대 10계통 유량 컨트롤러
슈퍼 매니폴드
최대 10계통 모관 Rc1
매직 매니폴드
최대 6계통 컴팩트 사이즈
월드 매니폴드
최대 10계통 모관 Rc 3/4
밸브조작 용이
일괄 조립 시스템
피팅, 호스, 플러그 등 조립하여 납품
프리포트 매니폴드
4방향 자유로운 배관연결
