TFP-T 시리즈는,

액체의 누출 여부를 감지하는 일본 T&T(TECHNICAL & TRY)사의 산업용 누액 센서입니다.

적외선 반사형 포토리플렉터 방식을 적용하여 누액을 감지하며, 센서 본체에 PFA, 케이블에 FEP 등 내약품성이 우수한 소재를 사용하여 약액을 취급하는 산업 설비에도 적용할 수 있습니다.

두께 약 10.2mm의 초박형 구조와 측면 케이블 인출 방식으로 설치 공간이 제한적인 설비에도 적용할 수 있으며, 홀더 이탈 감지 기능과 다양한 고정용 홀더를 통해 설비 환경에 맞는 설치가 가능합니다.

반도체·디스플레이 장비, 약액 공급 장치 및 각종 산업용 자동화 설비의 누액 감지에 적합한 제품입니다.

TFP-T 시리즈 주요 특징

---

✔ 우수한 내약품성

• 센서 본체에 PFA, 너트에 ETFE, 케이블에 FEP 소재를 적용하여 약액 환경에서의 사용을 고려한 구조입니다.

---

✔ 초박형 구조로 협소 공간 설치 가능

• 센서 높이 약 10.2mm의 얇은 구조와 측면 케이블 인출 방식으로 좁은 공간에도 설치할 수 있습니다.

---

✔ 홀더 이탈 감지 기능

• 인터록 기능을 탑재하여 센서 홀더의 이탈 상태를 감지할 수 있습니다.

---

✔ 다양한 출력 사양

• A접점 동작 및 B접점 동작 사양을 선택할 수 있으며, NPN 출력과 PNP 출력 모델을 제공합니다. PNP 출력 사양에는 앰프 내장형 모델도 있습니다.

---

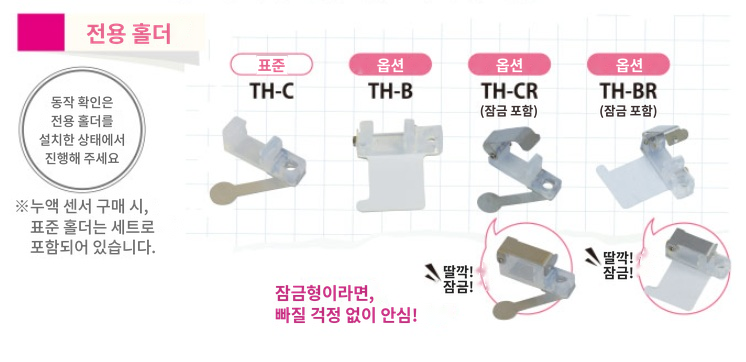

✔ 다양한 고정용 홀더

• 설치 환경에 맞춰 선택할 수 있는 4종류의 고정용 홀더를 제공합니다.

---

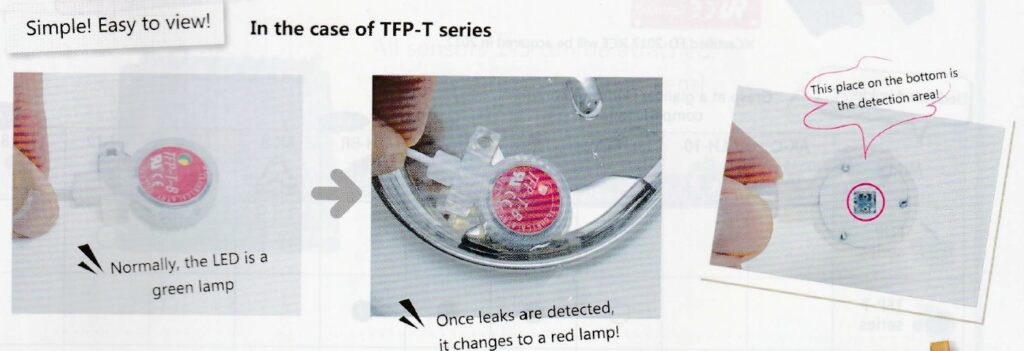

✔ LED 상태 표시

• 정상 상태에서는 녹색 LED, 누액 감지 시에는 적색 LED로 상태를 확인할 수 있습니다.

---

적용 분야

TFP-T 시리즈는 다음과 같은 산업 설비의 누액 감지에 활용할 수 있습니다.

• 반도체 및 디스플레이 제조 장비
• 약액 공급 및 순환 설비
• 화학 공정 및 산업용 약액 취급 장치
• 자동화 설비 및 생산 장비
• 탱크 및 배관 주변의 누액 감시 시스템

※ 실제 적용 가능 여부는 감지 대상 액체의 종류, 설치 환경 및 사용 조건을 확인한 후 선정해 주세요.

---

TFP-T 시리즈 사양

---

사양표

	TFP-T
검출 방식	적외선 반사형 포토리플렉터
검출 출력	트랜지스터 출력
출력 동작	A타입 : a접점 동작 / B타입 : b접점 동작
최대 출력 전류	50mA
검출 속도	약 0.5~1초 (순수기준)
입력 전압	DC 12~24V
소비 전류	25mA 이하
표시 방식	정상시 녹색 LED / 감지시 적색 LED
사용 주위 온도	-10~60℃
중량	약 20g (케이블 제외)
본체 재질	PFA
너트 재질	ETFE
케이블 재질	FEP
케이블 규격	φ2.2mm, AWG28, 3심
센서 형상	직경 φ24mm, 길이 약 40mm, 높이 약 10.2mm

TFP-T 시리즈 주문 형식

---

(C)브라켓 형태는 하기 이미지를 참조하세요!

♣

일본 T&T(TECHNICAL & TRY)사의 리크센서 선정·적용은 씨엔케이오토매이션에 문의해 주세요.
