표준형 소형 고효율 열교환기 히토루Ⓡ HR0101은,

SCF 튜브 구조를 적용한 표준형 이중관식 열교환기입니다. 총 길이 160mm의 컴팩트한 사이즈로,
고온가스 냉각, 폐열 처리, 가스-액체 열교환이 필요한 산업 설비에 적합하며,
성능 데이터 기반으로 빠른 검토가 가능합니다.

히토루Ⓡ HR0101의 주요 특징

---

✔ 표준형 제품으로 빠른 도입 검토 가능

• 히토루Ⓡ는 특주 대응이 아닌 표준형 소형 열교환기로, 복잡한 사양서 작성 없이도 빠르게 검토하고 도입할 수 있습니다.

---

✔ 총 길이 160mm의 초소형 컴팩트 설계

• 총 길이 160mm, 전열관 길이 100mm의 손바닥 크기 수준의 컴팩트 바디를 채용하여,
  설치 공간이 제한된 설비에도 적용하기 쉽습니다.

---

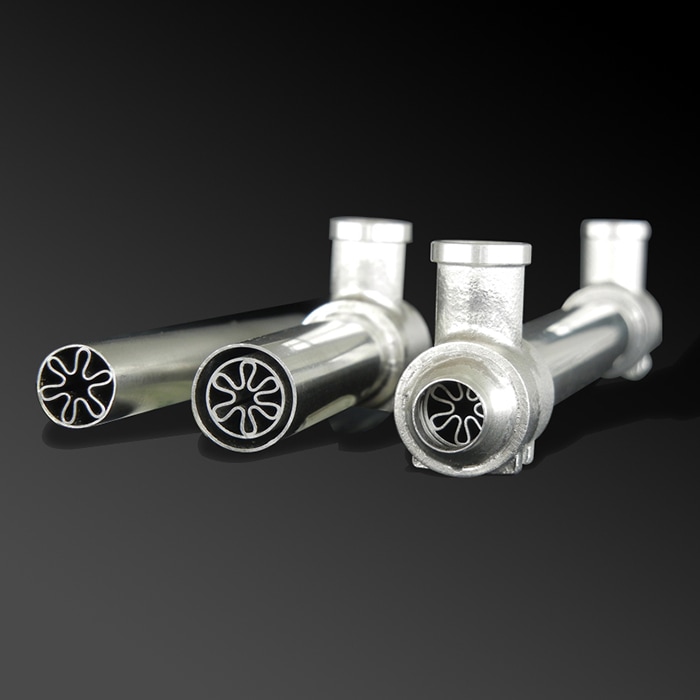

✔ SCF 튜브 구조로 높은 열교환 효율

• 고효율 다엽형 이중관식 전열관 SCF 튜브를 적용하여, 기존 원형관 대비 약 1.8배의 전열면적을 확보할 수 있습니다.

---

✔ 고온가스 냉각에 최적화

• 300℃급 공기 냉각 조건에서도 우수한 성능을 발휘하며, 고온가스 냉각, 폐열 처리, 열 회수 공정에 적합합니다.

---

✔ 가스-액체 열교환에 적합

• 전열관 내부에 핀(Fin) 개념을 적용한 구조로, 서로 다른 유체를 혼합하지 않고 안정적으로 열교환할 수 있습니다.
• 특히 기체 × 액체 조합의 열교환에서 높은 효율을 발휘합니다.

---

✔ 성능 데이터 기반 사양 검토 가능

• 출구온도 그래프와 압력손실 데이터를 통해 고객 요구 조건에 맞는지 사전 검토가 가능한 표준형 열교환기입니다.

---

이런 현장에 추천합니다

• 설치 공간이 부족한 설비
• 표준형 열교환기를 빠르게 도입하고 싶은 현장
• 고온가스를 빠르게 냉각해야 하는 공정
• 폐열을 안전하게 처리해야 하는 생산 설비
• 가스-액체 열교환이 필요한 장비

---

【20초면 알 수 있는】에너지 절약효과!
엔지니어라면 꼭 눈여겨 봐야할 소형 열교환기 「히토루Ⓡ」
↓ ↓ ↓

『 SCF 튜브 』 방식은 고온 가스를 단숨에 냉각할 수 있습니다.

---

다엽형 이중관식 전열관 「 SCF 튜브 」와 기존 열교환기 (길이 : 약 230mm)에 300℃의 고온가스(20NL/min)과 15℃의 물(40mL/min)을 흘렸을 때의 열교환 온도 비교

※ 다엽관의 잠재력 (당사 평가시험에 의거)
※ 재질이나 환경조건에 따라 다릅니다. 성능을 보증하는 데이터는 아닙니다.

컴팩트, 고효율 SCF 튜브에 대하여

---

동영상

기존 열교환기의 과제 : 고효율화 · 소형화 · 고내구성

---

● 열교환기의 성능 = 전열 면적을 얼마나 늘릴 것인가? (효율 높은 열전달)

… 효율 좋게 열교환하기 위해서는 전열 면적을 넓힐 필요가 있음

→ 필연적으로 커질 수 밖에 없음. 사이즈를 유지하려면 효율이 적어짐. (전열 면적을 희생할 수 밖에 없음)

• 전열 효율이나 전열면적의 계산에 공수가 든다
• 좀 더 컴팩트하게 설계할 수 없을까?
• 열교환기의 외주부에 고온유체가 흐르기 때문에 열팽창 신축으로 금속의 변형이 생긴다 (리크의 원인이 됨)

히토루Ⓡ의 강점

• 총 길이 160mm, 전열관 길이 100mm의 컴팩트 바디
• 표준품 사양으로 주문시 사양서 작성 불필요

리갈조인트 「 SCF 튜브 채용 열 교환기 」의 강점

---

원형관 방식과 SCF 튜브 방식 열교환기 비교

일반적인 원형관 방식 열교환기의 과제	SCF 튜브채용 소형 고효율 열교환기의 특징
전열 면적을 어떻게 늘릴 것인가?	난류 효과를 유지한 채, 약 1.8배의 전열 면적(동일한 외경의 원형관 대비)을 얻을 수 있습니다. → 매우 효율적인 열 전달
전열 면적을 늘리려면 크기가 커집니다	유로 단면적을 줄일 수 있기 때문에 내부 유체의 속도를 향상시키고 크기를 줄일 수 있습니다. → (원형 튜브 대비) 절반 정도의 사이즈
고온 유체가 외주부로 흐르기 때문에 열팽창으로 금속 변형이 생깁니다	외주부에 저온 유체를 흐르게 하여 변형을 방지 (내열 응력성이 강한 구조) → SCF 튜브를 핀(Fin) 처럼 사용하여 튜브 내주부에 고온 가스 유로를 형성

사용 후기

---

“안심하고 폐열처리 합니다.”

고객처	모 반사재, 연마재, 접착제 메이커
사업 내용	전기 · 전자/전력 · 통신제품 건축 관련 제품 자동차 · 교통/세큐리티 제품 공업용 제품 사무용 · 오피스 · 가정용 제품 헬스케어 제품
도입전 과제	공장 설비의 폐열을 그대로 옥외 방출하고 있었는데, 환경을 생각해 일정 온도로 낮추어 방출하고 싶었기에, 열 효율이 좋은 열 교환기가 없을까 구상 중이었습니다.
해결책	인터넷으로 “열교환기 컴팩트 고효율”로 검색했더니 리갈조인트의 열교환기가 검색되었습니다. 생각했던 사양과 가장 비슷했기에 샘플 평가 후 구입했습니다. 대응도 빠르고 요구대로 열 교환량을 실현시켜 주기에 만족스럽습니다.

응용 사례

---

고온 가스의 냉각, 공장의 폐열 회수 및 폐열 이용에 최적입니다.

---

일본 가정용 연료전지 시스템 「에네팜」에서 수소가 산소와 결합할 수 있는 온도까지 식히는 역할을 하는 것이 열 교환기 입니다.
연료 개질장치(①) 내에서 소형 고온가스 냉각기로 사용되고 있으며, 누계 63,000대 이상 납입되었습니다.

열 교환기 사양에 맞춤 설계

---

• 고객 사양에 맞추어 테스트, 설계, 제조를 진행합니다.
• 전열 성능을 고를 수 있습니다.
  4엽 ~ 7엽의 형상을 선택함으로서, 소정의 내부 유로 단면적으로 조정할 수 있습니다. 2배 이상 높아지는 전열 성능을 기대할 수 있습니다.
  → 기존 방식에서는 난류 효과에 의한 성능 향상이었기 때문에, 전열 면적을 희생할 수 밖에 없었습니다.
• 용도에 따라 스트레이트, 스파이럴 등 다양한 형상을 고를 수 있습니다.
• 이중관식, 다관식 등 다양한 쉘 & 튜브 방식 열교환기 설계가 가능합니다.

열 교환기 히토루Ⓡ 사양

---

형식	HR0101
사이즈 (mm)	W160 x D25 x H50 (전열관 길이는 W100)
접속 구경 (mm)	Φ12.7
재질	SUS304/ SUS304L ※1
전열관 종류	SCF6 Φ12
유체	기체 / 액체 ※2
최고 사용압력 (MPa)	1.0
사용온도 (℃)	~300 ※3 ※4
유량 범위	가스 (NL/min) ~50
	유체 (L/min) ~3

※1 SCF 튜브에 SUS304L, 그 외 부분에는 SUS304를 사용
※2 유체 사용가능예 : 공기, 물, 가스 등
※3 상기 이외의 온도에 대해서는 문의 주십시오
※4 동결 등 없을 것

치수도

---

성능 데이터 공기 출구온도와 공기유량 그래프

---

▶ 고온 가스의 냉각에 유용합니다!

성능 데이터 공기 / 물 압력손실 그래프

---

▶ 유로가 심플하여 압력손실이 적고 내구성이 뛰어납니다.

고객 요청 사양과의 대조방법

• 공기 입구온도 : 300℃ → 공기 출구온도 : 100℃로 요청
• 물 유량은 3L/min 예정이고, 기체 출구에 연결된 사양이므로,
  공기 유량은 최대 50NL/min 이하, 압력 손실은 2kPa 이하로 하고 싶음
• 또한, 물 압력손실은 4kPa 이하를 희망

  상기 조건에 **HR0101** 사양은 적합한가?

  → 「공기 출구온도와 공기 유량 그래프 그래프①」을 보면,
• 공기 출구온도가 100℃일 때, 공기 유량은 약 43NL/min
• 공기 압력손실은 약 0.35kPa, 물 압력손실은 약 3.2kPa이므로, 고객님 요청 조건에 적합합니다!!!

소형 고효율 열 교환기의 강점, 성능

---

기존 열 교환기의 과제 — 고효율화, 소형화, 고내구성

• 열 교환기의 성능 = 전열면적

주문 형식

---

※ 예고없이 변경될 가능성이 있습니다.

모델명 HR0101
