호스피팅 라쿠다피팅
조립하는데 공구가 필요없음!
・부품구성은 3점, 조립하는데 공구가 필요없음.
・몸체는 폴리프로피렌, SUS, BsBM 중에서 선택가능, 용도에 맞는 사용이 가능
・피팅전체를 수지(폴리프로피렌)으로 제작했기때문에 저가격으로 제공
・약액에도 사용가능. 녹이나 부식의 걱정이 없음. 카탈로그

상세정보

호스피팅  라쿠다피팅


조립하는데 공구가 필요없음!







・부품구성은 3점, 조립하는데 공구가 필요없음.
・몸체는 폴리프로피렌, SUS, BsBM 중에서 선택가능, 용도에 맞는 사용이 가능
・피팅전체를 수지(폴리프로피렌)으로 제작했기때문에 저가격으로 제공
・약액에도 사용가능.  녹이나 부식의 걱정이 없음.



제  원
최고사용압력0.3 MPa ※
※배관설계시에는 상기 최고사용압력을 참고해 주십시오.


나사부의 리크를 방지하기위해서는 통상적으로 씰테이프를 나사부에 감아야합니다.

당사의 「씰가공工」은 그 작업을 대신하여 나사부자체에 씰재를 도포하여 씰기능을 발휘하게 합니다.





 ' 가공'이란?






조인트의 수나사(인서트) 부분에 씰 테이프를 미리 도포하고 열융착 가공을 합니다.


'나사부에 감은 씰 테이프가 벗겨져서 문제가 되었다.'는 고객의 요청으로 만들어진

 무료 (※) 서비스입니다.

※ 특별 주문품은 유료인 경우도 있으므로 문의해 주십시오.


배관 작업 현장에서 씰 테이프를 감는 공수절감에 도움이 됩니다.







치수도품  명재  질


①몸체폴리프로피렌/
BsBM(C3604)/SUS304
②슬릿링폴리프로피렌
③아우터링폴리프로피렌


치수표
형  식CADPDFφDφd적용호스
내경×외경
ab
RAKUDA 8-13-1/41/4471223.65φ8×13.51719.6
RAKUDA 9-15-1/41/4491228.46φ9×151719.6
RAKUDA 9-15-3/83/8491328.46φ9×152225.4
RAKUDA 10-16-1/41/4481228.46φ10×162225.4
RAKUDA 10-16-3/83/8491328.46φ10×162225.4
RAKUDA 12-17-3/83/854.61332.68φ12×172225.4
RAKUDA 12-17-1/21/257.61632.68φ12×173034.6
RAKUDA 12-18-3/83/854.213348φ12×182224.5
RAKUDA 12-18-1/21/257.216348φ12×183034.6
RAKUDA 12-19-3/83/854.613358φ12×192225.4
RAKUDA 12-19-1/21/257.616358φ12×193034.6
RAKUDA 15-21-1/21/261.517359.5φ15×213034.6
RAKUDA 15-22-1/21/261.51735.89.5φ15×223034.6

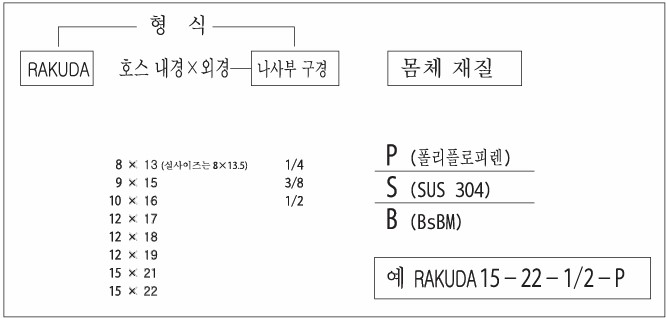

주문형식
