칸타치THJ

칸타치THJ

새지않음! 빠지지않음! 벗겨지지않음!

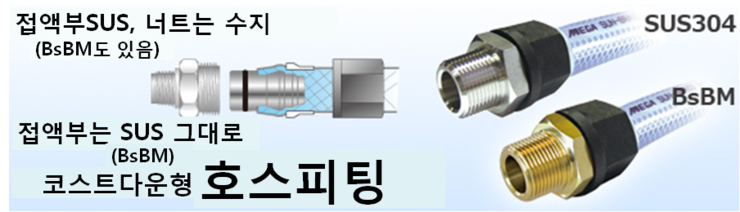

접액부는 SUS, 너트부는 수지를 채용, 코스트다운타입! 카탈로그

상세정보

호스피팅   칸타치THJ





새지않음!  빠지지않음!  벗겨지지않음!

접액부는 SUS, 너트부는 수지를 채용, 코스트다운타입!




■ 호스밴드를 사용하지않고 결합너트와 이중 록 구조로 확실하게 결속

■ 너트를 끝까지 조으는 것으로 누구라도 확실하고 안전하게 결속


■  너트를 푸는 것만으로 인서트슬리브와 호스의 결합체가 분리되므로 메인트넌스가 편리

■ 발매 후 누적 480만개를 판매, 20년 스트디셀러 호스피팅
■ 재질은 스테인레스제, 황동(신주)제, RoHS대응 카드뭄레스 황동(신주)제 3종류 중에서 선택
■ 작업공수의 절감을 위한 '유동방지가공(불소고무계 씰재 도포, 또는 씰테이프)' 서비스 제공


 나사부의 누출을 방지하기 위해서는 일반적으로 씰 테이프를 나사부에 감습니다.

 당사의 '씰 가공'은 그 작업 대신 나사부 자체에 씰재를 도포하여 씰 기능을 갖고 있습니다.


 ' 가공'이란?






조인트의 수나사(인서트) 부분에 씰 테이프를 미리 도포하고 열융착 가공을 합니다.


'나사부에 감은 씰 테이프가 벗겨져서 문제가 되었다.'는 고객의 요청으로 만들어진

 무료 (※) 서비스입니다.

※ 특별 주문품은 유료인 경우도 있으므로 문의해 주십시오.


배관 작업 현장에서 씰 테이프를 감는 공수절감에 도움이 됩니다.









* 칸타치 시공 동영상 ↓




제  원
최고사용압류1 MPa ※
인장력400 N이상(40kg이상)
​※사용하는 호스의 사용압력범위에서 사용해 주십시오.


치수도품 명재 질


①몸체

SUS304/BsBM(C3604)/

카드뭄레스BsBM(C3604CdL)

②너트

SUS304/BsBM(C3604)/

카드뭄레스BsBM(C3604CdL)

③백링폴리아세탈
④인서트슬리브SUS304
⑤오링클로로프렌고무
(옵션: 불소고무)



 *카드뭄레스타입은 몸체와 너트에 단차가공을 하여 외관상

   식별이 가능합니다.
 *치수는 위 그림과 동일합니다.



치 수 표

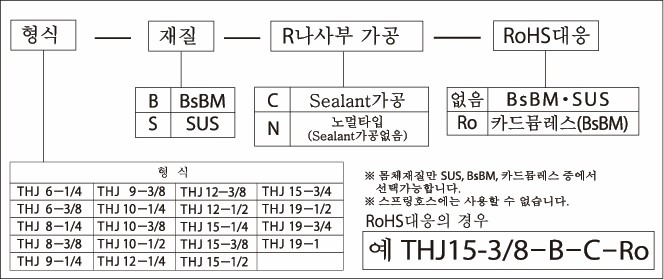

형  식

CAD

(SUS,BsBM)

PDF

(SUS,BsBM)

φd적용호스 내경×외경ab오링
THJ6-1/41/445.341.55.0φ6×112124.3P6
THJ6-3/83/847.343.55.0φ6×112124.3P6
THJ8-1/41/444.740.87.0φ8×13.52225.4P9
THJ8-3/83/846.742.87.0φ8×13.52225.4P9
THJ9-1/41/446.442.47.0φ9×152427.7P9
THJ9-3/83/848.444.47.0φ9×152427.7P9
THJ10-1/41/446.442.48.0φ10×162427.7P10
THJ10-3/83/848.444.48.0φ10×162427.7P10
THJ10-1/21/250.446.48.0φ10×162427.7P10
THJ12-1/41/446.342.48.0φ12×182630.0P11
THJ12-3/83/848.344.410.0φ12×182630.0P11
THJ12-1/21/250.346.410.0φ12×182630.0P11
THJ15-1/41/447.743.88.0φ15×223034.6P16
THJ15-3/83/849.745.810.0φ15×223034.6P16
THJ15-1/21/251.747.814.0φ15×223034.6P16
THJ15-3/43/453.749.814.0φ15×223034.6P16
THJ19-1/21/259.854.314.0φ19×263540.5P20
THJ19-3/43/463.858.317.0φ19×263540.5P20
THJ19-1164.859.317.0φ19×263540.5P20
