상세정보

냉각수제어유니트 (COOLING UNIT) 설계~조립

컴팩트한 배관유니트를 고객사양에따라 설계부터 조립까지 제공합니다.

반도체제조장치용 냉각수라인의 배관설계, 제조를 일괄하여 제공합니다.

물・공기 배관의 유량조정ㆍ유량감시.  배관설계~부품구입~조립을 자사에서 수행함으로써 저코스트 실현

냉각수의 유량설정, 유량계측, 온도계측이 가능합니다.

'호스밴드의 체결방법이 작업자에따라 품질이 상이' , '호스빠짐을 방지하기위해서는?'... 배관현장, 공정관리, 생산기술의

고민을 해결해 드립니다.

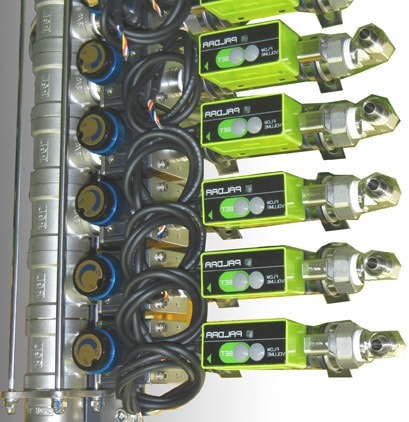

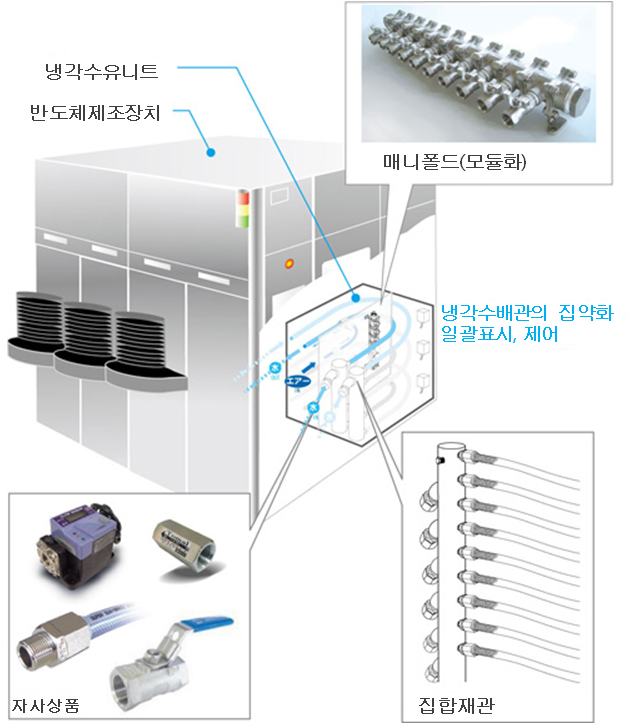

반도체ㆍ디스플레이업계에서 쌓아올린 설계기술과 배관기술을 구사하여, 자사상품의 유량센서, 호스피팅, 이들을 탑재한

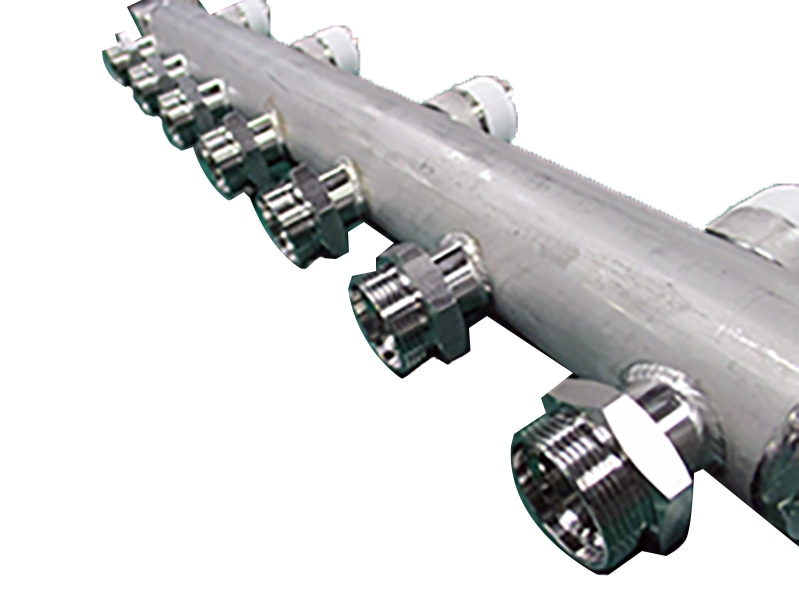

매니폴드를 가대에 수납합니다.

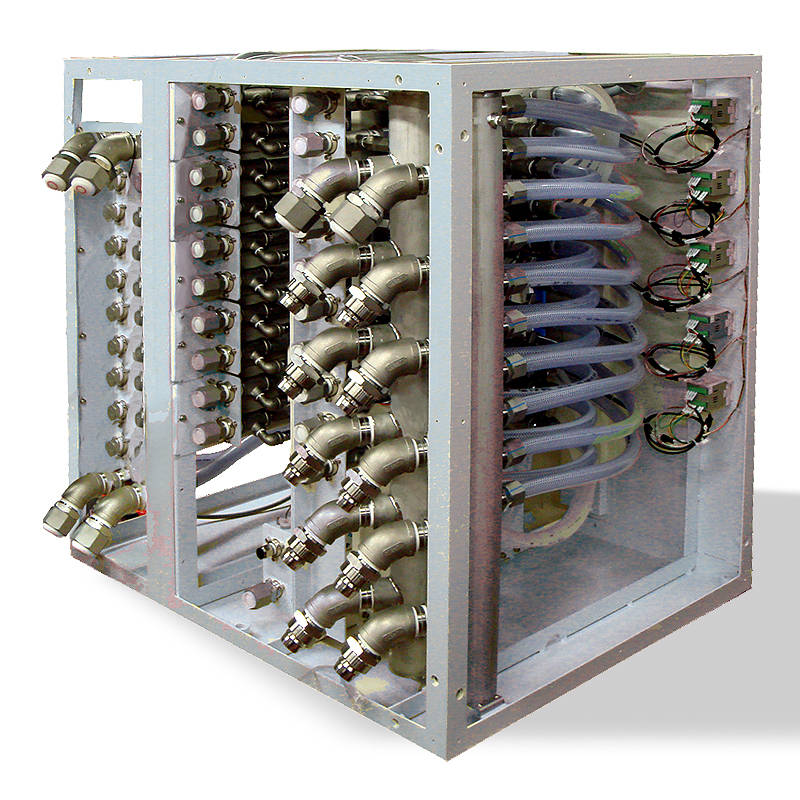

냉각수제어유니트

【이럴 때 꼭 상담해 주십시오.】
・냉각수라인의 배관설계, 제조를 일괄의뢰하고 싶을 때
・지금은 수배관의 설계~부품구입~조립을 자사에서 실시, 장비에 설치하고 있음.
・표시기나 제어부가 배관의 각 개소에 설치되어있어 유량조절 등 복수의 냉각수계통의 관리가 어려움.
・배관스패이스가 넓게 차지하고있으나 스패이스를 줄일 수 없을까.

• 장비의 급수와 배수를 한 곳에서 감시하고 제어할 수 있습니다.
• 자사상품을 충분히 사용함으로써 높은 코스트퍼포먼스와 품질을 실현합니다.
• 실제 유량의 데이터를 제공합니다.
• 상세 부품수배나 생산관리비용을 대폭 절감 가능합니다.
• 부품수배나 고정방법을 고민할 필요가 없고, 설계공수가 절감됩니다.

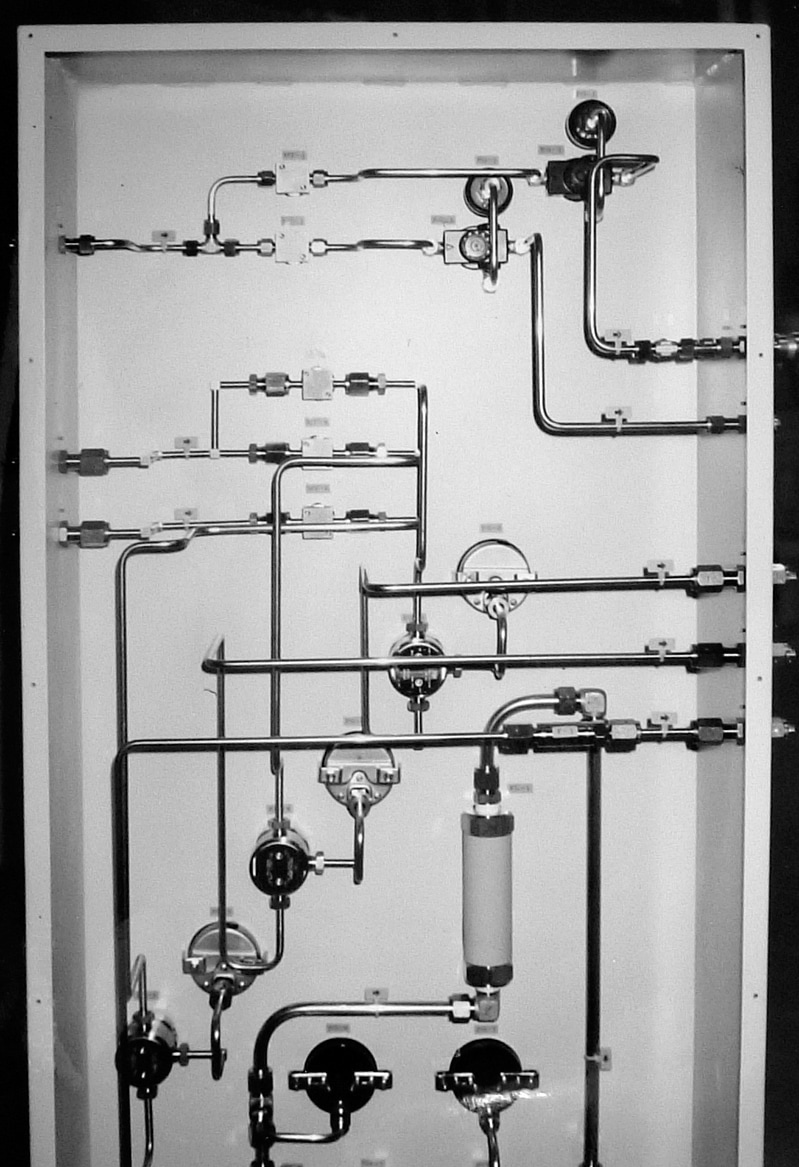

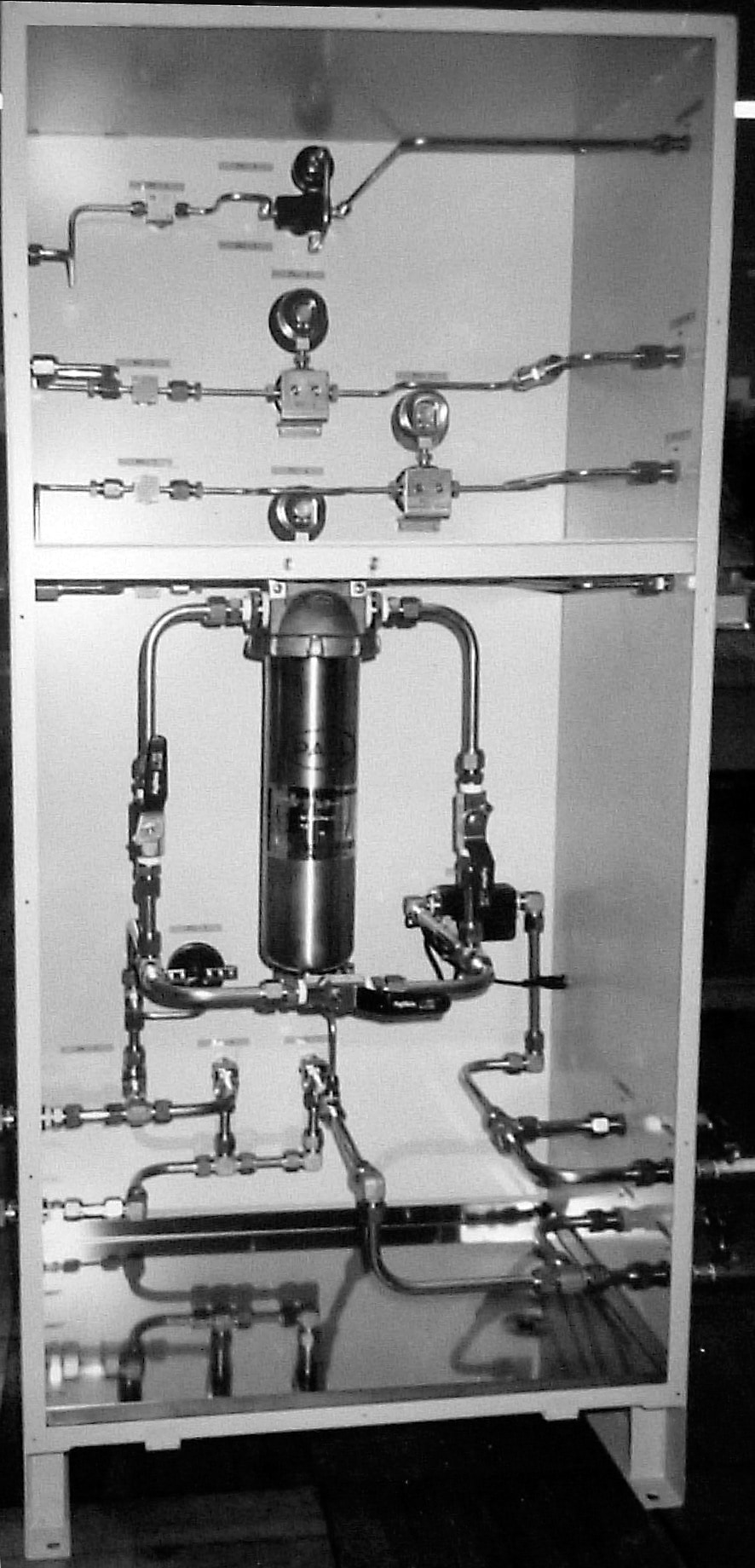

냉각수・에어・가스의 하드배관

배관기술과 금속가공을 활용하여 다양한 고객의 요구에 대응

• 설계부터 배관까지 오랜 경험과 기술을 축척하고 있습니다.
• SUS재는 자동용접기술, 티그용접기술을 사용한 배관이 가능합니다.
• 절곡가공을 사용한 배관이 가능합니다.
• 파이프는 (SUS·동) 어떤 것으로도 배관이 가능합니다.
• 사용부품은 메이커지정 가능합니다.
• 최종 가압테스트를 실시합니다.
• 리크테스트는 헬륨디텍터로 리크테스트하여 출하합니다.
