판넬마운트 피팅

· 조인트 등의 배관 부품을 판넬에 장착하기 위한 접속에 편리한 플랜지 장착 소켓
· 배관하고자 하는 판넬에 구멍을 뚫어, 볼트를 고정하기만 하면 완료
· 판넬과 설치, 분리가 간단하여 유지보수가 원활
· 수나시 × 암나사 타입 (톱터치M)도 있어, 배관에 맞추어 선정 가능 카탈로그

상세정보

판넬마운트 피팅 (격벽피팅)

톱타치(Top Touch)・판넬타치(Panel Touch)

· 조인트 등의 배관 부품을 판넬에 장착하기 위한 접속에 편리한 플랜지 장착 소켓
· 배관하고자 하는 판넬에 구멍을 뚫어, 볼트를 고정하기만 하면 완료
· 판넬과 설치, 분리가 간단하여 유지보수가 원활
· 수나시 × 암나사 타입 (톱터치M)도 있어, 배관에 맞추어 선정 가능

사 양
상온압력	2.5MPa
최고상온압력	3.5MPa
재 질	톱타치	SCS13※(lost-wax process)
	판넬타치	BsBF（C3771）
	톱타치Ｍ	SUS304(절삭)

※ SCS13은 스테인레스강 SUS304상당 소재성분

※TT08、10、12、TT08M、TTH08은 4등배입니다.

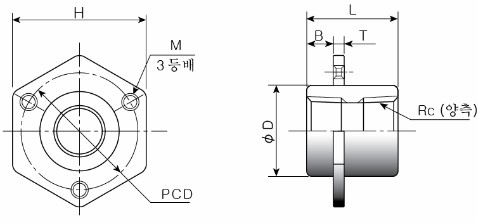

톱타치・판넬타치 치수	TTH08 (only)	TT08 (only)

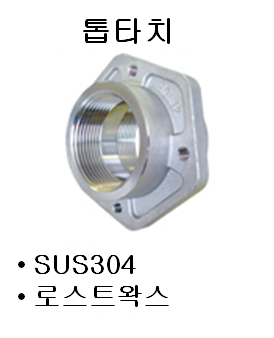

SUS제 격벽피팅 톱타치(Top Touch)

톱타치(재질 SCS13) 치수표
형식	CAD	구경Rc	H	PCD	L	φD	B	T	M	φK	φJ
TT01		1/8	32	28	19	15	7	4	M4	4.5	17
TT02		1/4	32	28	27	18	7	5	M4	4.5	21
TT03		3/8	36	33	28	23	7	5	M4	4.5	25
TT04		1/2	41	38	37	27	12	6	M5	5.5	30
TT06		3/4	50	46	39	34.5	12	7	M5	5.5	36.5
TT08		1	65	56	46	41.5	12	8	M5	5.5	43.5
TT10		1-1/4	80	70	51	50	16	10	M6	6.5	52
TT12		1-1/2	83	72	51	58	16	10	M6	6.5	60

■ TT08, 10, 12은 고정나사가 4등배 입니다.
■ 볼트 및 너트는 부속하고있지 않으므로 별도 준비 바랍니다.
■ φK, φJ는 아래의 '고정방법'을 참조 바랍니다.
■ (h)치수는 참고치 입니다.

황동(신주)제 격벽피팅 판넬타치(Panel Touch)

판넬타치(재질BsBF)치수표
형식	CAD	구경Rc	H	PCD	L	φD	B	T	M	φK	φJ
TTH02		1/4	32	28	27	18	7	3	M4	4.5	21
TTH03		3/8	36	33	28	23	7	3	M4	4.5	25
TTH04		1/2	44	38	37	27	12	4	M5	5.5	30
TTH06		3/4	50	46	39	34.5	12	4	M5	5.5	36.5
TTH08		1	55	56	46	41.5	12	5	M5	5.5	43.5

■ TTH08은 프랜지형상이 사각입니다.
■ TTH08은 고정 홀이 4개소 입니다.
■ 볼트, 너트는 부속하고있지 않으므로 별도 준비 바랍니다.
■ φK, φJ는 아래의 '고정방법'을 참조 바랍니다.
■ (h)치수는 참고치 입니다.

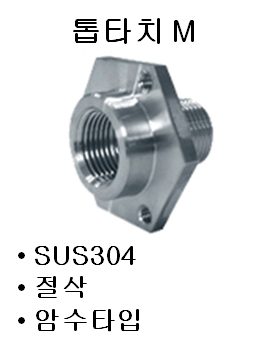

SUS절삭, 암수격벽피팅 - 톱타치M

톱타치Ｍ치수도	TT08M(only)

톱타치Ｍ(재질SUS304)치수표
형식	CAD	구경R・Rc	H	PCD	L	l	φD	B	T	M	φK	φJ
TT01M		1/8	32	28	19	10	15	7	3	M4	4.5	17
TT02M		1/4	32	28	27	13	18	7	4	M4	4.5	21
TT03M		3/8	36	33	28	13.5	23	7	4	M4	4.5	25
TT04M		1/2	41	38	37	16.5	27	12	5	M5	5.5	30
TT06M		3/4	50	46	39	18.5	34.5	12	5	M5	5.5	36.5
TT08M		1	65	56	46	22	41.5	12	5	M5	5.5	43.5

■ TT08M은 고정나사가 4등배 입니다.
■ 볼트 및 너트는 부속하고있지 않으므로 별도 준비 바랍니다.
■ φK, φJ는 아래의 '고정방법'을 참조 바랍니다.
■ (h)치수는 참고치 입니다.

고정방법

판넬에 어댑터 J치수의 홀을

상기 사이즈표와같이 가공해주십시오.

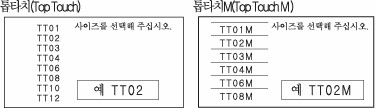

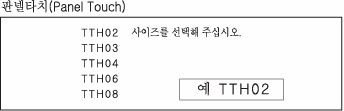

주문형식
