■ 호스밴드를 사용하지않고 결합너트와 이중 록 구조로 확실하게 결속
■ 너트를 끝까지 조으는 것으로 누구라도 확실하고 안전하게 결속
■ 너트를 푸는 것만으로 인서트슬리브와 호스의 결합체가 분리되므로 메인트넌스가 편리
■ 발매 후 누적 480만개를 판매, 20년 스트디셀러 호스피팅
■ 재질은 스테인레스제, 황동(신주)제, RoHS대응 카드뭄레스 황동(신주)제 3종류 중에서 선택
■ 작업공수의 절감을 위한 '유동방지가공(불소고무계 씰재 도포, 또는 씰테이프)' 서비스 제공
나사부의 누출을 방지하기 위해서는 일반적으로 씰 테이프를 나사부에 감습니다.
당사의 '씰 가공'은 그 작업 대신 나사부 자체에 씰재를 도포하여 씰 기능을 갖고 있습니다.
'씰
가공'이란?
|
|
조인트의 수나사(인서트) 부분에
씰 테이프를 미리 도포하고 열융착 가공을 합니다.
'나사부에 감은 씰 테이프가 벗겨져서 문제가 되었다.'는 고객의 요청으로 만들어진
무료 (※) 서비스입니다.
※ 특별 주문품은 유료인 경우도 있으므로 문의해 주십시오.
배관 작업 현장에서 씰 테이프를 감는 공수절감에 도움이 됩니다.
|
| |
| |
|
|
* 칸타치 시공 동영상 ↓
호스밴드식(호스니플: 죽순형 피팅)와 칸타치의 차이
|
호스밴드식 |
호스피팅「칸타치」 |
|---|
| 구조
|
호스니플 + 호스밴드
|
바디 + 인서트 슬리브 + 백링 + 너트
|
|---|
설치시
포인트 |
호스 밴드를 조이는 힘은 작업자에 따라 편차 발생
 |
<누가 조여도 똑같이 할 수 있음>
너트를 끝까지 조이는 것만으로 누구나 일정한 힘으로
장착 (토크 관리가 필요 없으며 시공시 불균형을 경감)
 |
|
누수사고
위험 |
많다
배관에 물을 흘렸을 때 물의 압력으로, 호스밴드의 체결 방법이
느슨하면 호스에서 이음매가 빠질 우려 |
적다
초기 투자는 다소 높아도 시공時 불균형이 적어
누수사고 위험도 적음 |
|---|
|
증체 | 시간이 지나면 배관에 가해지는 압력이나 진동으로
호스 밴드가 풀려서 새기 때문에 증체 필요
 |
호스밴드가 불필요하므로 증체 불필요
 |
|---|
|
유지 보수 |
유지 보수할 때마다 호스를 끊기 때문에
호스가 점점 짧아짐
|
<몇 번이라도 탈부착 가능>
중간에서 분리되는 구조이므로 너트를 풀어서 슬리브 채로
분리하여
여러번 탈착 및 유지 보수가 가능
(밀봉성을 유지하기 위해 O링은 정기적인 교환을 권장)
 |
|---|
| 기타 |
-
|
시공시 도움이 되는 옵션에 충실(상세는 아래 참조) |
|---|
|

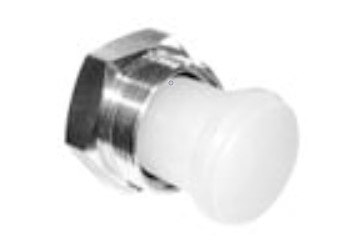

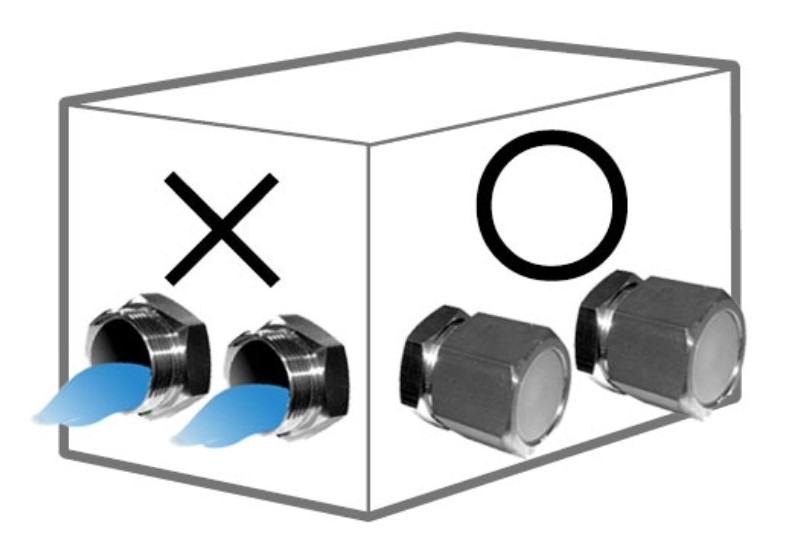

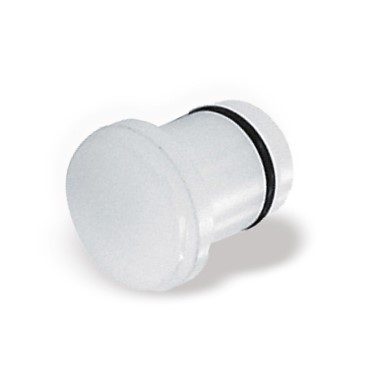

인기옵션품： 옮길 때 물빼기가 곤란한 경우나, 메인트넌스 할 때 누수방지에 편리한 인서트플러그 |
압력이 걸리지 않는 경우
|
압력이 걸리는 경우（너트포함）
|
인서트플러그 상품 페이지는 여기로 |
|
제 원 | |
최고사용압력 |
1 MPa ※ |
|
인장력 | 400 N이상（40kg이상） |
※사용하는 호스의 사용압력범위에서 사용해 주십시오.
|
치수도 |
품 명 |
재 질 |
|
①몸체 |
SUS304/BsBM(C3604)/ 카드뭄레스BsBM(C3604CdL) |
|
②너트 |
SUS304/BsBM(C3604)/ 카드뭄레스BsBM(C3604CdL) | |
③백링 |
폴리아세탈 |
| ④인서트슬리브 |
SUS304 |
| ⑤오링 |
클로로프렌고무
(옵션: 불소고무) |
|
*카드뭄레스타입은 몸체와 너트에 단차가공을 하여 외관상 식별이 가능합니다.
*치수는 위 그림과 동일합니다. |
|
치 수 표 |
|
형 식 |
CAD (SUS,BsBM) |
PDF
(SUS,BsBM
) | Ｒ |
Ｌ |
ｌ |
φd |
적용호스내경×외경 |
a |
b |
오링 |
|
TH4-1/8 |
CAD |
PDF |
1/8 |
34.8 | 32 |
4.0 |
φ4×9 | 17 |
19.6 |
P6 |
|
TH4-1/4 |
1/4 |
35.8 |
33 |
4.0 |
φ4×9 |
17 |
19.6 |
P6 |
|
TH6-1/4
※2 |
CAD |
PDF |
1/4 |
45.3 |
41.5 |
5.0 |
φ6×11 |
21 |
24.3 |
P6 |
|
TH6-3/8 |
3/8 |
47.3 |
43.5 |
5.0 |
φ6×11 |
21 |
24.3 |
P6 |
|
TH8-1/4 |
CAD |
PDF |
1/4 |
44.7 |
40.8 |
7.0 |
φ8×13.5 |
22 |
25.4 |
P9 |
|
TH8-3/8 |
3/8 |
46.7 |
42.8 |
7.0 |
φ8×13.5 |
22 |
25.4 |
P9 |
|
TH9-1/4
※2 |
CAD |
PDF |
1/4 |
46.4 |
42.4 |
7.0 |
φ9×15 |
24 |
27.7 |
P9 |
|
TH9-3/8 |
3/8 |
48.4 |
44.4 |
7.0 |
φ9×15 |
24 |
27.7 |
P9 |
|
TH10-1/4 |
CAD |
PDF |
1/4 |
46.4 |
42.4 |
8.0 |
φ10×16 |
24 |
27.7 |
P10 |
|
TH10-3/8 |
3/8 |
48.4 |
44.4 |
8.0 |
φ10×16 |
24 |
27.7 |
P10 |
|
TH10-1/2 |
1/2 |
50.4 |
46.4 |
8.0 |
φ10×16 |
24 |
27.7 |
P10 |
|
TH12-1/4
※2 |
CAD |
PDF |
1/4 |
46.3 |
42.4 |
8.0 |
φ12×18 |
26 |
30.0 |
P11 |
|
TH12-3/8 |
3/8 |
48.3 |
44.4 |
10.0 |
φ12×18 |
26 |
30.0 |
P11 |
|
TH12-1/2 |
1/2 |
50.3 |
46.4 |
10.0 |
φ12×18 |
26 |
30.0 |
P11 |
|
TH15-1/4 |
CAD |
PDF |
1/4 |
47.7 |
43.8 |
8.0 |
φ15×22 |
30 |
34.6 |
P16 |
|
TH15-3/8 |
3/8 |
49.7 |
45.8 |
10.0 |
φ15×22 |
30 |
34.6 |
P16 |
|
TH15-1/2 |
1/2 |
51.7 |
47.8 |
14.0 |
φ15×22 |
30 |
34.6 |
P16 |
|
TH15-3/4 |
3/4 |
53.7 |
49.8 |
14.0 |
φ15×22 |
30 |
34.6 |
P16 |
|
TH19-1/2
※2 |
CAD |
PDF |
1/2 |
59.8 |
54.3 |
14.0 |
φ19×26 |
35 |
40.5 |
P20 |
|
TH19-3/4 |
3/4 |
63.8 |
58.3 |
17.0 |
φ19×26 |
35 |
40.5 |
P20 |
|
TH19-1 |
1 |
64.8 |
59.3 |
17.0 |
φ19×26 |
35 |
40.5 |
P20 |
|
TH22-1/2 ※2 |
CAD |
PDF |
1/2 |
61.0 |
56.0 |
14.0 |
φ21.5×29 |
38 |
43.9 |
P22 |
|
TH22-3/4
※2 |
3/4 |
65.0 |
60.0 |
19.4 |
φ21.5×29 |
38 |
43.9 |
P22 |
|
TH22-1
※2 |
1 |
66.0 |
61.0 |
21.0 |
φ21.5×29 |
38 |
43.9 |
P22 |
|
TH25-3/4
※2 |
CAD |
PDF |
3/4 |
65.8 |
60.8 |
18.0 |
φ25×33 |
42 |
48.5 | P24 |
| TH25-1 | 1 | 67.8 | 62.8 | 24.0 | φ25×33 | 42 | 48.5 | P24 |
|
TH32-1 1/4 ※1 |
CAD |
PDF |
1 1/4 | 74.3 | 69.0 | 28.0 | φ32×41 | 54 | 62.4 | P32 |
| TH32-1 1/2 ※1 | 1 1/2 | 75.3 | 70.0 | 28.0 | φ32×41 | 54 | 62.4 | P32 |
※1 TH32는 다른 사이즈의 제품과 달리 '트러스트링'이라고하는 부속품이 들어있습니다. (폴리아세탈, 특주품)
※2 TH22는 특주품입니다.
|
중량（ｇ） |
|
형식 |
SUS |
BsBM |
형식 |
SUS |
BsBM |
| TH6-1/4 |
79 |
84 |
TH15-1/4 |
121 |
130 |
| TH6-3/8 |
88 | 95 |
TH15-3/8 |
126 |
136 |
| TH8-1/4 |
72 |
79 |
TH15-1/2 | 130 |
140 |
| TH8-3/8 | 82 |
89 | TH15-3/4 |
157 |
170 |
| TH9-1/4 |
90 |
95 |
TH19-1/2 |
200 |
214 |
| TH9-3/8 |
98 |
106 | TH19-3/4 |
223 |
237 |
| TH10-3/8 |
95 |
102 |
TH19-1 |
268 |
288 |
| TH10-1/2 |
111 |
118 |
TH25-3/4 |
310 |
330 |
| TH12-1/4 |
97 |
104 |
TH25-1 |
320 |
340 |
| TH12-3/8 |
102 |
109 |
TH32-1
1/4 | 640 |
700 |
| TH12-1/2 |
118 |
124 |
TH32-1
1/2 | 720 |
770 |
