카르만와류식 유량계 KSL-5L/10L/30L/50L

카르만와류식 유량계 KSL-5L/10L/30L/50L

・액체용유량계
・유량계측원리
　계측봉(POLE)으로부터 발생한 카르만와류의 주파수를 비트판으로 검출하여 마이콘으로 계산하는 것으로 유량과 온도를 표시.
・알람출력(유량・온도)
・아날로그출력(전압출력: DC0～10V)(전류출력: 4~20mA)
・펄스출력(유량, KSL-5L/30L만 가능)
・표시기일체형, 실유량과 유체온도를 디지탈표시
・유량, 온도알람상태를 LED램프로 표시
카탈로그

상세정보

카르만와류식 유량계

KSL-5L/10L/30L/50L






・액체용유량계
・유량계측원리

　계측봉(POLE)으로부터 발생한 카르만와류의 주파수를 비트판으로 검출하여 마이콘으로 계산하는 것으로 유량과 온도를 표시
・알람출력(유량・온도)
・아날로그출력(전압출력: DC0～10V)(전류출력: 4~20mA)
・펄스출력(유량, KSL-5L/30L 타입만 가능)
・표시기일체형, 실유량과 유체온도를 디지탈표시
・유량, 온도알람상태를 LED램프로 표시




제원표
형식KSL-5LKSL-10LKSL-30LKSL-50L
유량범위0.5~5L/min1.5~10L/min5~30L/min7~50L/min
온도계측범위0~99℃（±1℃）
출력0~10Ｖ or 4~20mA(유량, 온도) / 펄스(유량)
알람오픈컬렉터 A or B (유량, 온도)
최고사용압력1MPa (10kgf /㎠ 미만)
유체온도0~90℃
주변온도0~40℃(무동결시)
흐름방향지정방향
전원공급DC 12V±5% or DC 24V±10%
소비전류Max 30mA (단, 4~20mA 전류출력시 Max 70mA)
정밀도FS±2.0%
몸체재질PPS
검출체재질유량부: PPS, 온도부: SUS304
어댑터재질SUS or BsBM(Ni도금)
사용유체물 / 공업용수
씰용 오링(O-Ring)불소고무
어댑터사이즈Rc3/8 (표준) or Rc1/2 (옵션)
케이블AWM20276 9심 / 0.2㎟ / 500mm
중량약390g



전기배선
케이블 :  AWM20276 9심 / 0.2㎟ / 길이500mm
적
전원(+)
흑
GND
백
유량출력
등
온도출력
황
유량알람
녹
온도알람
회
예비
청
예비
갈
예비
* GND는 전원을 포함한 그 외 모든 신호선에 대하여 공통 어스선으로써 사용합니다.
CAD도면
형식아답터재질
S(SUS)Ｂ(BsBM)
아답터구경사이즈아답터구경사이즈
3/8"1/2"3/8"1/2"
KSL-5LCAD    PDFCAD    PDFCAD    PDFCAD    PDF
KSL-10LCAD    PDFCAD    PDFCAD    PDFCAD    PDF
KSL-30LCAD    PDFCAD    PDFCAD    PDFCAD    PDF
KSL-50LCAD    PDFCAD    PDFCAD    PDFCAD    PDF

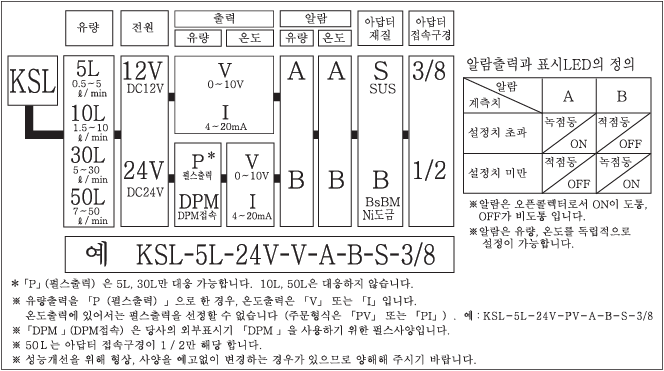

주 문 형 식
