임펠러식 유량계 FS-AR

・컴팩트한 외관설계의 임펠러식 유량계
・유량계측원리
- 유체의 흐름에 따라 회전하는 임펠러에 자석이 탑재되어,
그 자기(磁氣)를 홀소자가 감지.
・ 자기의 변화에 따라 유량이 산출되고 각종 신호를 출력하는 것이 가능.
・릴레이출력기능 탑재
(릴레이작동에 의한 장치의 정지나 경보작동 등의 스위치 기능에 이용 가능)
・아날로그출력 (전압출력 : DC0～10V)(전압출력 : DC1～5V)(전류출력 : 4～20mA)
・3색 LED램프 [흐름확인(녹)/전원확인(황)/릴레이작동확인(적)으로 센서 동작 확인] 카탈로그

상세정보

임펠러식 유량계

FS-AR

・컴팩트한 외관설계의 임펠러식 유량계

・유량계측원리

- 유체의 흐름에 따라 회전하는 임펠러에 자석이 탑재되어,

그 자기(磁氣)를 홀소자가 감지.

・자기의 변화에 따라 유량이 산출되고 각종 신호를 출력하는 것이 가능.

・릴레이 출력 기능 탑재

(릴레이 작동에 의한 장치의 정지나 경보작동 등의 스위치 기능에 이용 가능)

・아날로그출력 (전압출력 : DC0～10V)(전압출력 : DC1～5V)(전류출력 : 4～20mA)
・3색 LED램프 [흐름확인(녹)/전원확인(황)/릴레이작동확인(적)으로 센서 동작 확인]

제원표
형식	FS-3AR	FS-10AR	FS-30AR
유량 범위	0.5~3L/min	1.5~10L/min	5~30L/min
사용 유체	물, 공업용수 등
최고 사용 압력	0.97 MPa
유체 온도	0~60℃(무동결시)
주위 온도	0~40℃
전원전압	DC 12V±5% or DC 24V±10%
소비 전류	MAX50mA（단, 1~5V, 4~20mA 출력시 MAX70mA）
케이블	AWM20276 9심 / 0.2㎟ / 길이 500mm
아날로그 출력	DC0~10V(전압출력) or 4~20mA(전류출력) or DC1~5V(옵션)
알람 출력	Max DC 30V・2A / 릴레이출력 a or b
씰용 오링(O-Ring)	클로로플랜（옵션 : 불소고무）
접액부 재질	폴리아세탈・폴리아미드
접속 구경	Rc3/8 or Rc1/2
접속부 재질	SUS / BsBM (Ni도금)
정밀도	±2.5％ (FS)
흐름 방향	양방향
설치 방향	자유
중량	380g
보호구조	전자회로의 방적 처리

전기배선
케이블 : AWM20276 9심 / 0.2㎟ / 길이 500mm
	적	전원（+）
	흑	GND
	백	릴레이출력 공통선
	황	릴레이출력（b출력）
	녹	릴레이출력（a출력）
	갈	아날로그전압출력(DC0~10V or DC1~5V）
	등	아날로그전류출력(4~20mA)
	청	예비
	회	예비

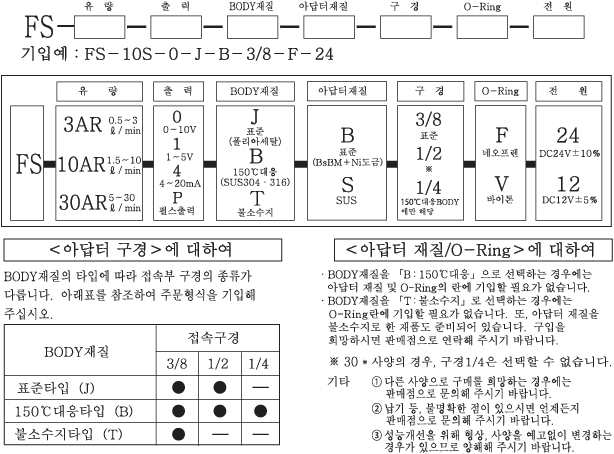

주 문 형 식
